NoviX-Panel

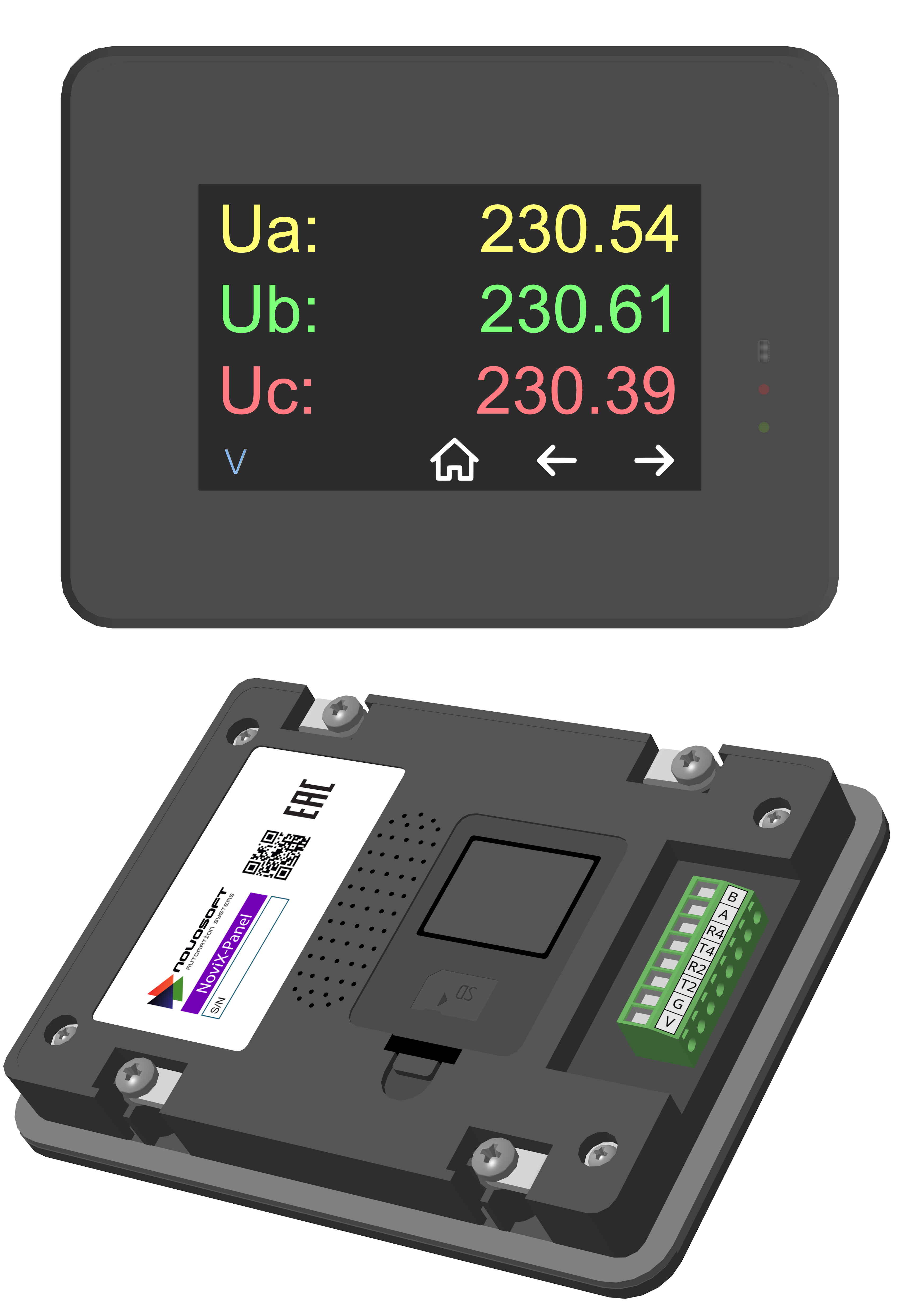

ОПИСАНИЕ NoviX-Panel
Панель оператора графическая NoviX-Panel (далее — панель) предназначена для отображения алфавитно-цифровой, графической и звуковой информации.
Для организации обратной связи с действиями оператора панель имеет сенсор, реагирующий на нажатия по всей поверхности экрана панели.
При заказе совместно с модулями NoviX-AI-3/16-2 (-AC), NoviX-AI-3 (-AC) панель поставляется заранее запрограммированной на индикацию всех параметров, измеряемых модулем.
Панель подключается к модулям NoviX-AI-3/16-2 (-AC), NoviX-AI-3 (-AC) четырехжильным кабелем (+, -, A, B). Можно использовать кабель типа "витая пара".
Характеристики NoviX-Panel
| Напряжение питания, В | ⎓7...⎓36 | |
| Потребляемая мощность, не более, Вт | 5 | |
| Тип дисплея | IPS, TFT LCD | |
| Тип подсветки | светодиодная | |
| Глубина цвета, бит | 24 | |
| Угол обзора, ° | 85°/85°/85°/85° | |
| Срок службы подсветки, ч | >30000 | |
| Разрешение экрана, пиксели | 800*480 (поворот 0, 90, 180, 270) | |
| Размер отображаемой части экрана, мм | 93х56 | |
| Интерфейс microSD карты памяти | SD, HC, FAT32 | |
| Диапазон рабочих температур, ℃ | -20...+70 | |
| Степень защиты, IP | 65 | |
| Масса, не более, кг | 0,3 | |
| Способ монтажа | врезается в панель/щит | |
| Отверстие для монтажа (ШхВ), мм | 134 х 98 | |
| Габаритные размеры (ШхВхГ), мм | 143 х 107 х 23 |
ПРОТОКОЛЫ ОБМЕНА NoviX-Panel
ИНТЕРФЕЙСЫ NoviX-Panel
Панель имеет разъемный клеммный соединитель (8 контактов), посредством которого производится ее подключение.
Панель имеет три интерфейса ввода-вывода — RS232 (COM2, COM4) и RS485 (COM5). Интерфейс COM2 предназначен для работы с панелью с помощью команд управления, а также для прошивки панели. Интерфейсы COM4, COM5 могут использоваться для обмена по протоколу MODBUS RTU master или slave.
схемы подключения NoviX-Panel
Скачать NoviX-Panel
КОДЫ ЗАКАЗА NoviX-Panel
| Код заказа | Описание | |
| NoviX-Panel | Uпит. 24V DC. Подключается к модулям измерений 4-жильным кабелем (+, -, А, В). Отдельного питания не требует. |
