NoviX-AI-3
ОПИСАНИЕ NoviX-AI-3
Модуль измерений NoviX-AI-3 (далее - «модуль») предназначен для измерения параметров трехфазной сети. Измеряемые параметры:
- Напряжения: Ua, Ub, Uc, Uab, Ubc, Uca
- Токи: Ia, Ib, Ic
- Мощности: Pa, Pb, Pc, Qa, Qb, Qc, Sa, Sb, Sc, P, Q, S
- Коэффициенты мощности: Cos φa, Cos φb, Cos φc, Cos φ
- Углы между: Ua и Ub, Ub и Uc, Uc и Ua
- Частота сети: F
- Температура внутри модуля: t
- Модуль может накапливать энергии от момента сброса: A+, A-, R+, R-.
- с питанием 24V DC или 230V AC/DC (суффикс -АС в модуле указывает на питание 230V AC/DC)
- номинальное напряжение цепей измерения 57/100V или 230/400V
- номинальный ток цепей измерения 1А или 5А
Характеристики NoviX-AI-3
| Номинальное напряжение питания, В | ⎓24, ⎓230, ~230 | |
| Предельно допустимое напряжение питания, В | ⎓12...⎓36 ⎓70...⎓430 ~85...~305 (40…60Гц) | |
| Потребляемая мощность, не более, Вт | 5 | |
| Номинальное напряжение цепей измерения, В | 57/100 или 230/400 | |
| Номинальный ток цепей измерения, А | 1 или 5 | |
| Диапазон рабочих температур, ℃ | -40...+70 | |
| Степень защиты, IP | 21 | |
| Масса, не более, кг | 0,2 | |
| Габаритные размеры (ВхШхГ), мм | 105х70х61 |
ПРОТОКОЛЫ ОБМЕНА NoviX-AI-3
Модуль поддерживает работу по протоколам МЭК 60870-5-101 и Modbus RTU. Протокол обмена определяется автоматически при опросе и не требует выбора пользователем.
ИНТЕРФЕЙСЫ NoviX-AI-3
Модуль имеет два интерфейса RS-485 (СОМ1, СОМ2) и USB.
Интерфейс RS-485 (СОМ1) предназначен для непосредственного подключения модуля к системам телемеханики и промышленной автоматизации.
Интерфейс RS-485 (СОМ2) предназначен для подключения графической панели оператора NoviX-Panel, на которой отображаются все измеряемые параметры модуля, а также параметры связи для порта RS-485 (СОМ1).
Интерфейс USB предназначен для оперативной настройки или подключения «точка-точка» к компьютеру.
схемы подключения NoviX-AI-3
кодЫ заказа NoviX-AI-3
| Код заказа | Описание | |
| NoviX-AI-3 (100, 5) | Uпит. 24V DC, измерение 57/100V, 5А. | |
| NoviX-AI-3 (400, 5) | Uпит. 24V DC, измерение 230/400V, 5А. | |
| NoviX-AI-3-AC (100, 5) | Uпит. 230V AC/DC, измерение 57/100V, 5А. | |
| NoviX-AI-3-AC (400, 5) | Uпит. 230V AC/DC, измерение 230/400V, 5А. | |
| NoviX-AI-3 (100, 1) | Uпит. 24V DC, измерение 57/100V, 1А. | |
| NoviX-AI-3 (400, 1) | Uпит. 24V DC, измерение 230/400V, 1А. | |
| NoviX-AI-3-AC (100, 1) | Uпит. 230V AC/DC, измерение 57/100V, 1А. | |
| NoviX-AI-3-AC (400, 1) | Uпит. 230V AC/DC, измерение 230/400V, 1А. |

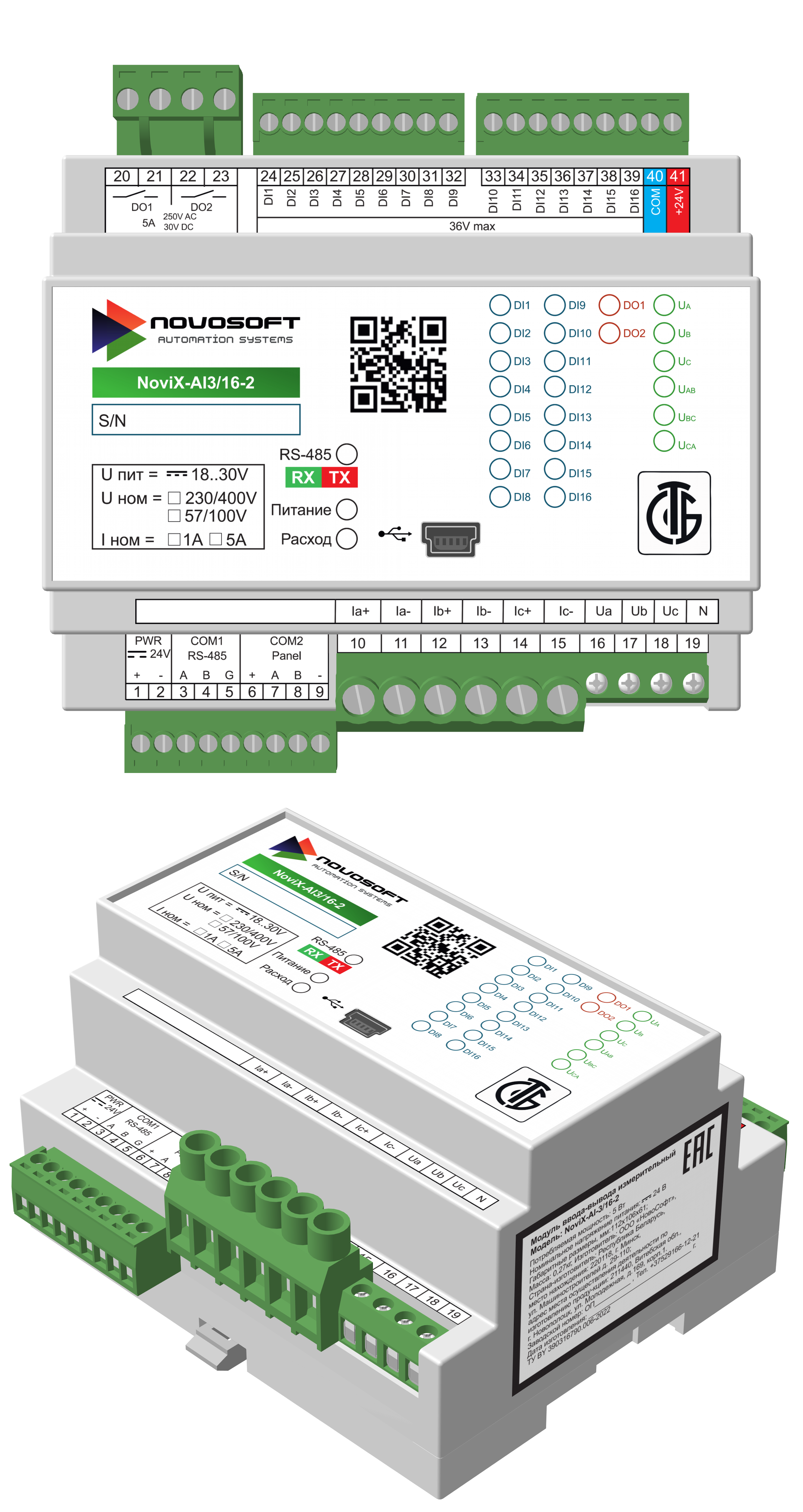

NoviX-AI-3/16-2
Описание NoviX-AI-3/16-2
Модуль измерений NoviX-AI-3/16-2 (далее - «модуль») предназначен для измерения параметров трехфазной сети. Также модуль можно использовать для связи с объектом управления посредством дискретных сигналов ввода-вывода.
Измеряемые параметры:
- Напряжения: Ua, Ub, Uc, Uab, Ubc, Uca
- Токи: Ia, Ib, Ic
- Мощности: Pa, Pb, Pc, Qa, Qb, Qc, Sa, Sb, Sc, P, Q, S
- Коэффициенты мощности: Cos φa, Cos φb, Cos φc, Cos φ
- Углы между: Ua и Ub, Ub и Uc, Uc и Ua
- Частота сети: F
- Температура внутри модуля: t
- Модуль может накапливать энергии от момента сброса: A+, A-, R+, R-.
Ввод-вывод:
- 16 дискретных входов
- 2 дискретных выхода (реле до 5А)
- с питанием 24V DC или 230V AC/DC (суффикс -АС в модуле указывает на питание 230V AC/DC)
- номинальное напряжение цепей измерения 57/100V или 230/400V
- номинальный ток цепей измерения 1А или 5А
Характеристики NOVIX-AI-3/16-2
| Номинальное напряжение питания, В | ⎓24, ⎓230, ~230 | |
| Предельно допустимое напряжение питания, В | ⎓18...⎓30 ⎓70...⎓430 ~85...~305 (40…60Гц) | |
| Потребляемая мощность, не более, Вт | 5 | |
| Номинальное напряжение цепей измерения, В | ~57/100 или ~230/400 | |
| Номинальный ток цепей измерения, А | 1 или 5 | |
| Кол-во дискретных входов | 16 | |
| Максимально допустимое напряжение входа, В | ⎓36 | |
| Тип дискретного входа | сухой контакт,
мокрый контакт | |
| Кол-во дискретных выходов | 2 | |
| Максимальный коммутируемый ток, А | 5 | |
| Напряжение коммутации дискретного
выхода, не более, В | ⎓30 ~250 | |
| Тип дискретного выхода | Электромагнитное реле | |
| Диапазон рабочих температур, ℃ | -40...+70 | |
| Степень защиты, IP | 21 | |
| Масса, не более, кг | 0,35 | |
| Габаритные размеры (ВхШхГ), мм | 112х106х61 |
ПРОТОКОЛЫ ОБМЕНА NOVIX-AI-3/16-2
Модуль поддерживают работу по протоколам МЭК 60870-5-101 и Modbus RTU. Протокол обмена определяется автоматически при опросе и не требует выбора пользователем.
ИНТЕРФЕЙСЫ NOVIX-AI-3/16-2
Модуль имеет два интерфейса RS-485 (СОМ1, СОМ2) и USB.
Интерфейс RS-485 (СОМ1) предназначен для непосредственного подключения модуля к системам телемеханики и промышленной автоматизации.
Интерфейс RS-485 (СОМ2) предназначен для подключения графической панели оператора NoviX-Panel, на которой отображаются все измеряемые параметры модуля, состояния дискретных входов и выходов, а также параметры связи для порта RS-485 (СОМ1).
Интерфейс USB предназначен для оперативной настройки или подключения «точка-точка» к компьютеру.
схемы подключения NOVIX-AI-3/16-2
Скачать NOVIX-AI-3/16-2
КОДЫ ЗАКАЗА NOVIX-AI-3/16-2
| Код заказа | Описание | |
| NoviX-AI-3/16-2 (100, 5) | Uпит. 24V DC, измерение 57/100V, 5А. | |
| NoviX-AI-3/16-2 (400, 5) | Uпит. 24V DC, измерение 230/400V, 5А. | |
| NoviX-AI-3/16-2-AC (100, 5) | Uпит. 230V AC/DC, измерение 57/100V, 5А. | |
| NoviX-AI-3/16-2-AC (400, 5) | Uпит. 230V AC/DC, измерение 230/400V, 5А. | |
| NoviX-AI-3/16-2 (100, 1) | Uпит. 24V DC, измерение 57/100V, 1А. | |
| NoviX-AI-3/16-2 (400, 1) | Uпит. 24V DC, измерение 230/400V, 1А. | |
| NoviX-AI-3/16-2-AC (100, 1) | Uпит. 230V AC/DC, измерение 57/100V, 1А. | |
| NoviX-AI-3/16-2-AC (400, 1) | Uпит. 230V AC/DC, измерение 230/400V, 1А. |
NoviX-AI-3-Panel
ОПИСАНИЕ NoviX-AI-3-Panel
Модуль измерений NoviX-AI-3-Panel (далее - «модуль») предназначен для измерения и отображения параметров трехфазной сети.
Измеряемые и отображаемые параметры:
- Напряжения: Ua, Ub, Uc, Uab, Ubc, Uca
- Токи: Ia, Ib, Ic
- Мощности: Pa, Pb, Pc, Qa, Qb, Qc, Sa, Sb, Sc, P, Q, S
- Коэффициенты мощности: Cos φa, Cos φb, Cos φc, Cos φ
- Углы между: Ua и Ub, Ub и Uc, Uc и Ua
- Частота сети: F
- Температура внутри модуля: t
- Модуль может накапливать энергии от момента сброса: A+, A-, R+, R-.
- с питанием 24V DC или 230V AC/DC (суффикс -АС в модуле указывает на питание 230V AC/DC)
- номинальное напряжение цепей измерения 57/100V или 230/400V
- номинальный ток цепей измерения 1А или 5А
Характеристики NoviX-AI-3-panel
| Номинальное напряжение питания, В | ⎓24, ⎓230, ~230 | |
| Предельно допустимое напряжение питания, В | ⎓12...⎓36 ⎓70...⎓430 ~85...~305 (40…60Гц) | |
| Потребляемая мощность, не более, Вт | 5 | |
| Номинальное напряжение цепей измерения, В | 57/100 или 230/400 | |
| Номинальный ток цепей измерения, А | 1 или 5 | |
| Диапазон рабочих температур, ℃ | -40...+70 | |
| Степень защиты, IP | 21 | |
| Масса, не более, кг | 0,3 | |
| Габаритные размеры (ВхШхГ), мм | 95х95х72 | |
| Монтажные размеры, мм | 90,5х90,5 |
ПРОТОКОЛЫ ОБМЕНА NoviX-AI-3-panel
Модуль поддерживает работу по протоколам МЭК 60870-5-101 и Modbus RTU. Протокол обмена определяется автоматически при опросе и не требует выбора пользователем.
ИНТЕРФЕЙСЫ NoviX-AI-3-panel
Модуль имеет два интерфейса RS-485 (СОМ1, СОМ2) и USB.
Интерфейсы RS-485 (СОМ1, COM2) независимы друг от друга и предназначены для непосредственного подключения модуля к системам телемеханики и промышленной автоматизации.
Интерфейс USB предназначен для оперативной настройки или подключения «точка-точка» к компьютеру.
схемы подключения И монтажные размеры NoviX-AI-3-panel
Скачать NoviX-AI-3-panel
кодЫ заказа NoviX-AI-3-panel
| Код заказа | Описание | |
| NoviX-AI-3-Panel (100, 5) | Uпит. 24V DC, измерение 57/100V, 5А. | |
| NoviX-AI-3-Panel (400, 5) | Uпит. 24V DC, измерение 230/400V, 5А. | |
| NoviX-AI-3-Panel-AC (100, 5) | Uпит. 230V AC/DC, измерение 57/100V, 5А. | |
| NoviX-AI-3-Panel-AC (400, 5) | Uпит. 230V AC/DC, измерение 230/400V, 5А. | |
| NoviX-AI-3-Panel (100, 1) | Uпит. 24V DC, измерение 57/100V, 1А. | |
| NoviX-AI-3-Panel (400, 1) | Uпит. 24V DC, измерение 230/400V, 1А. | |
| NoviX-AI-3-Panel-AC (100, 1) | Uпит. 230V AC/DC, измерение 57/100V, 1А. | |
| NoviX-AI-3-Panel-AC (400, 1) | Uпит. 230V AC/DC, измерение 230/400V, 1А. |
