NoviX-DI32
ОПИСАНИЕ NOVIX-DI32
Модуль дискретного ввода NoviX-DI32 (далее - «модуль») предназначен для связи с объектами посредством сбора и передачи дискретных сигналов. Модуль применяется для решения задач контроля над объектами в различных отраслях энергетики и промышленности.
Характеристики NoviX-DI32
| Кол-во дискретных входов (DI), шт. | 32 | |
| Максимально допустимое напряжение входа, В | ⎓36 | |
| Тип дискретного входа | сухой контакт | |
| Номинальное напряжение питания, В | ⎓24 | |
| Предельно допустимое напряжение питания, В | ⎓12...⎓36 | |
| Потребляемая мощность, не более, Вт | 3 | |
| Диапазон рабочих температур,℃ | -40...+70 | |
| Степень защиты, IP | 20 | |
| Масса, не более, кг | 0,35 | |
| Габаритные размеры (ВхШхГ), мм | 107 х 105 х 60 |
ПРОТОКОЛЫ ОБМЕНА NoviX-DI32
Модуль поддерживают работу по протоколам МЭК 60870-5-101 и Modbus RTU. Протокол обмена определяется автоматически при опросе и не требует выбора пользователем.
ИНТЕРФЕЙСЫ NOVIX-DI32
Модуль имеет интерфейсы RS-485 и USB. Интерфейс RS-485 предназначен для непосредственного подключения модуля к системам телемеханики и промышленной автоматизации. Интерфейс USB предназначен для оперативной настройки или подключения «точка-точка» к компьютеру.
схемы подключения NoviX-DI32
КОДЫ ЗАКАЗА NoviX-DI32
| Код заказа | Описание | |
| NoviX-DI32 | Uпит. 24V DC. 32 дискретных входа | |
| NoviX-DI32-AC | Uпит. 230V AC/DC. 32 дискретных входа |

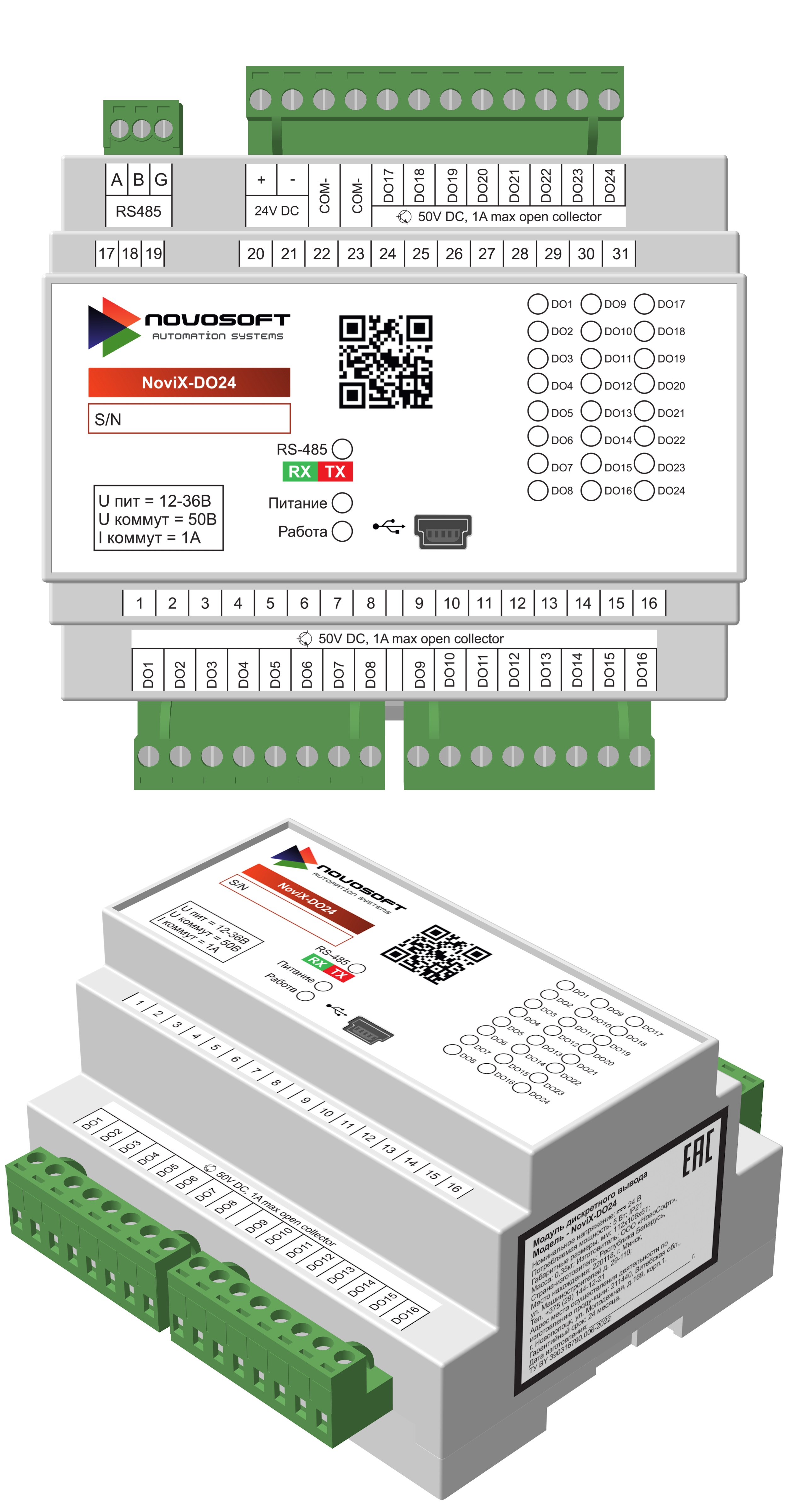

NoviX-DO24
Описание NoviX-DO24
Модуль дискретного вывода NoviX-DO24 (далее - «модуль») предназначен для связи с объектами посредством приема и выдачи дискретных сигналов управления. Модуль применяется для решения задач управления объектами в различных отраслях энергетики и промышленности.
Характеристики NoviX-DO24
| Кол-во дискретных выходов (DO), шт. | 24 | |
| Втекающий ток одного канала, не более, А | 1 | |
| Тип дискретного выхода | открытый коллектор | |
| Номинальное напряжение питания, В | ⎓24 | |
| Предельно допустимое напряжение питания, В | ⎓12...⎓36 | |
| Потребляемая мощность, не более, Вт | 3 | |
| Диапазон рабочих температур, ℃ | -40...+70 | |
| Степень защиты, IP | 20 | |
| Масса, не более, кг | 0,35 | |
| Габаритные размеры (ВхШхГ), мм | 107 х 105 х 60 |
ПРОТОКОЛЫ ОБМЕНА NoviX-DO24
Модуль поддерживают работу по протоколам МЭК 60870-5-101 и Modbus RTU. Протокол обмена определяется автоматически при опросе и не требует выбора пользователем.
ИНТЕРФЕЙСЫ NoviX-DO24
Модуль имеет интерфейсы RS-485 и USB. Интерфейс RS-485 предназначен для непосредственного подключения модуля к системам телемеханики и промышленной автоматизации. Интерфейс USB предназначен для оперативной настройки или подключения «точка-точка» к компьютеру.
схемы подключения NoviX-DO24
КОДЫ ЗАКАЗА NoviX-DO24
| Код заказа | Описание | |
| NoviX-DO24 | Uпит. 24V DC. 24 дискретных выхода | |
| NoviX-DO24-AC | Uпит. 230V AC/DC. 24 дискретных выхода |

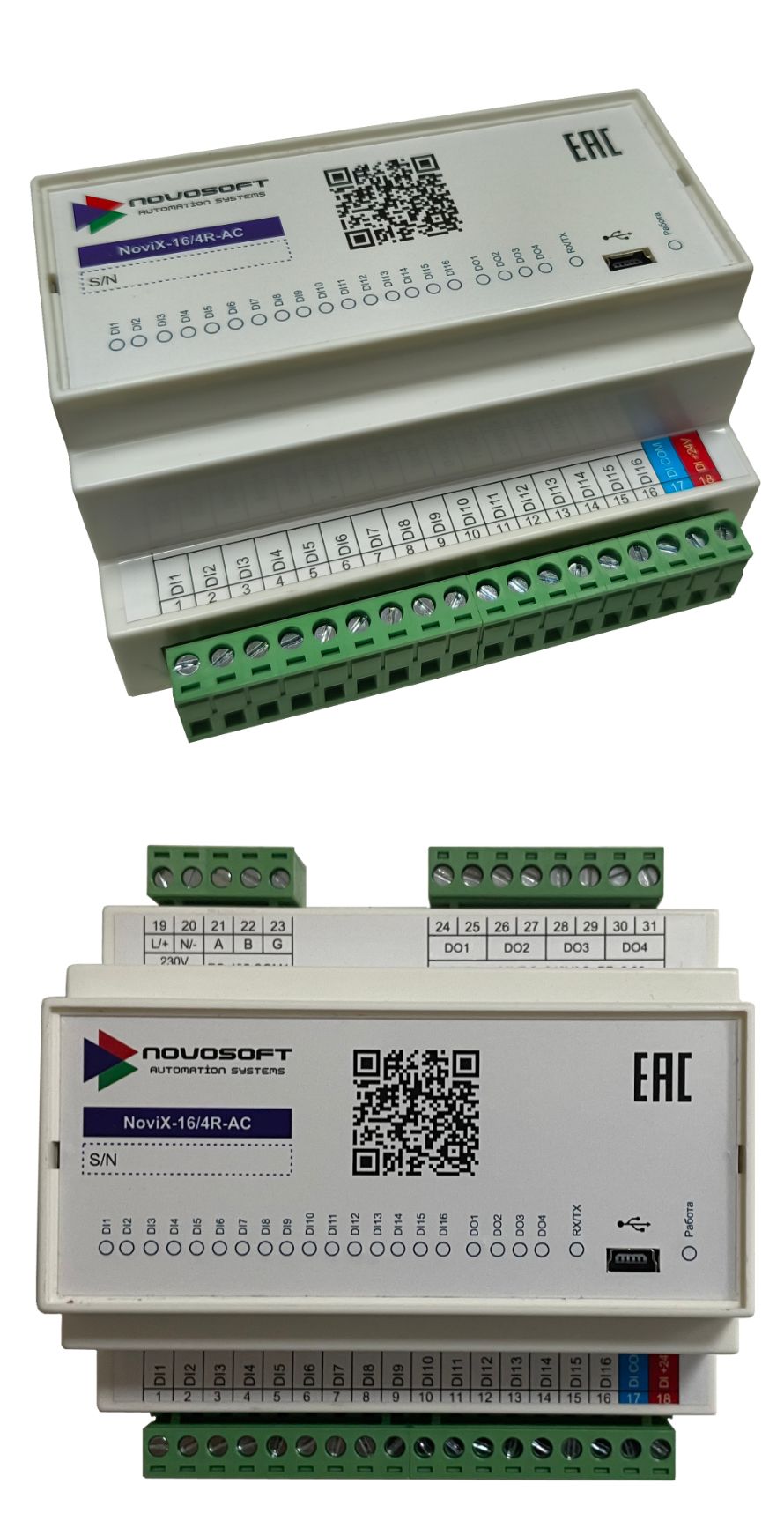

NoviX-16/4R
Описание NoviX-16/4R
Модуль дискретного ввода-вывода NoviX-16/4R (далее - «модуль») предназначен для связи с объектами посредством сбора и передачи дискретных сигналов, а также приема и выдачи дискретных сигналов управления. Модуль применяется для решения задач контроля и управления объектами в различных отраслях энергетики и промышленности.
Характеристики NOVIX-16/4R
| Номинальное напряжение питания, В | ⎓24, ⎓230, ~230 | |
| Предельно допустимое напряжение питания, В | ⎓18...⎓30 ⎓70...⎓430 ~85...~305 (40…60Гц) | |
| Потребляемая мощность, не более, Вт | 5 | |
| Кол-во дискретных входов (DI), шт. | 16 | |
| Максимально допустимое напряжение входа, В | ⎓36 | |
| Тип дискретного входа | сухой контакт, мокрый контакт | |
| Кол-во дискретных выходов (DO), шт. | 4 | |
| Максимальный коммутируемый ток, А | 5 (VDC) 10 (VAC) | |
| Напряжение коммутации дискретного выхода, не более, В | ⎓30 ~250 | |
| Тип дискретного выхода | Электромагнитное реле | |
| Диапазон рабочих температур,℃ | -40...+70 | |
| Степень защиты, IP | 20 | |
| Масса, не более, кг | 0,35 | |
| Габаритные размеры (ВхШхГ), мм | 107 х 105 х 60 |
ПРОТОКОЛЫ ОБМЕНА NoviX-16/4R
Модуль поддерживают работу по протоколам МЭК 60870-5-101 и Modbus RTU. Протокол обмена определяется автоматически при опросе и не требует выбора пользователем.
ИНТЕРФЕЙСЫ NoviX-16/4R
Модуль имеет интерфейсы RS-485 и USB. Интерфейс RS-485 предназначен для непосредственного подключения модуля к системам телемеханики и промышленной автоматизации. Интерфейс USB предназначен для оперативной настройки или подключения «точка-точка» к компьютеру.
схемы подключения NoviX-16/4R
Скачать NoviX-16/4R
КОДЫ ЗАКАЗА NoviX-16/4R
| Код заказа | Описание | |
| NoviX-16/4R | Uпит. 24V DC. 16 DI, 4 DO (реле) | |
| NoviX-16/4R-AC | Uпит. 230V AC/DC. 16 DI, 4 DO (реле) |

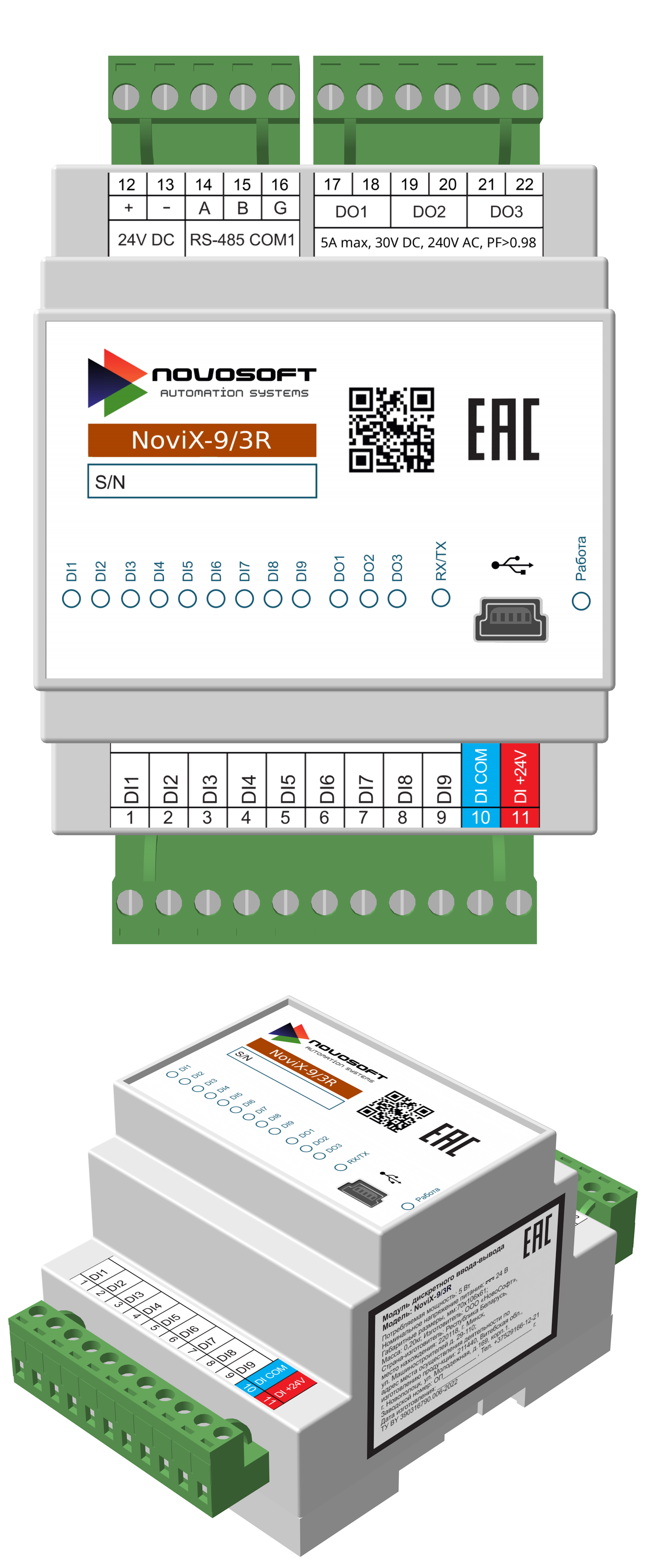

NoviX-9/3R
Описание NoviX-9/3R
Модуль дискретного ввода-вывода NoviX-9/3R (далее - «модуль») предназначен для связи с объектами посредством сбора и передачи дискретных сигналов, а также приема и выдачи дискретных сигналов управления. Модуль применяется для решения задач контроля и управления объектами в различных отраслях энергетики и промышленности.
Характеристики NOVIX-9/3R
| Номинальное напряжение питания, В | ⎓24, ⎓230, ~230 | |
| Предельно допустимое напряжение питания, В | ⎓18...⎓30 ⎓70...⎓430 ~85...~305 (40…60Гц) | |
| Потребляемая мощность, не более, Вт | 5 | |
| Кол-во дискретных входов (DI), шт. | 9 | |
| Максимально допустимое напряжение входа, В | ⎓36 | |
| Тип дискретного входа | сухой контакт, мокрый контакт | |
| Кол-во дискретных выходов (DO), шт. | 3 | |
| Максимальный коммутируемый ток, А | 5 (VDC) 5 (VAC) | |
| Напряжение коммутации дискретного выхода, не более, В | ⎓30 ~250 | |
| Тип дискретного выхода | Электромагнитное реле | |
| Диапазон рабочих температур,℃ | -40...+70 | |
| Степень защиты, IP | 20 | |
| Масса, не более, кг | 0,35 | |
| Габаритные размеры (ВхШхГ), мм | 107 х 70 х 60 |
ПРОТОКОЛЫ ОБМЕНА NoviX-9/3R
Модуль поддерживают работу по протоколам МЭК 60870-5-101 и Modbus RTU. Протокол обмена определяется автоматически при опросе и не требует выбора пользователем.
ИНТЕРФЕЙСЫ NoviX-9/3R
Модуль имеет интерфейсы RS-485 и USB. Интерфейс RS-485 предназначен для непосредственного подключения модуля к системам телемеханики и промышленной автоматизации. Интерфейс USB предназначен для оперативной настройки или подключения «точка-точка» к компьютеру.
схемы подключения NoviX-9/3R
КОДЫ ЗАКАЗА NoviX-9/3R
| Код заказа | Описание | |
| NoviX-9/3R | Uпит. 24V DC. 9 DI, 3 DO (реле) | |
| NoviX-9/3R-AC | Uпит. 230V AC/DC. 9 DI, 3 DO (реле) |

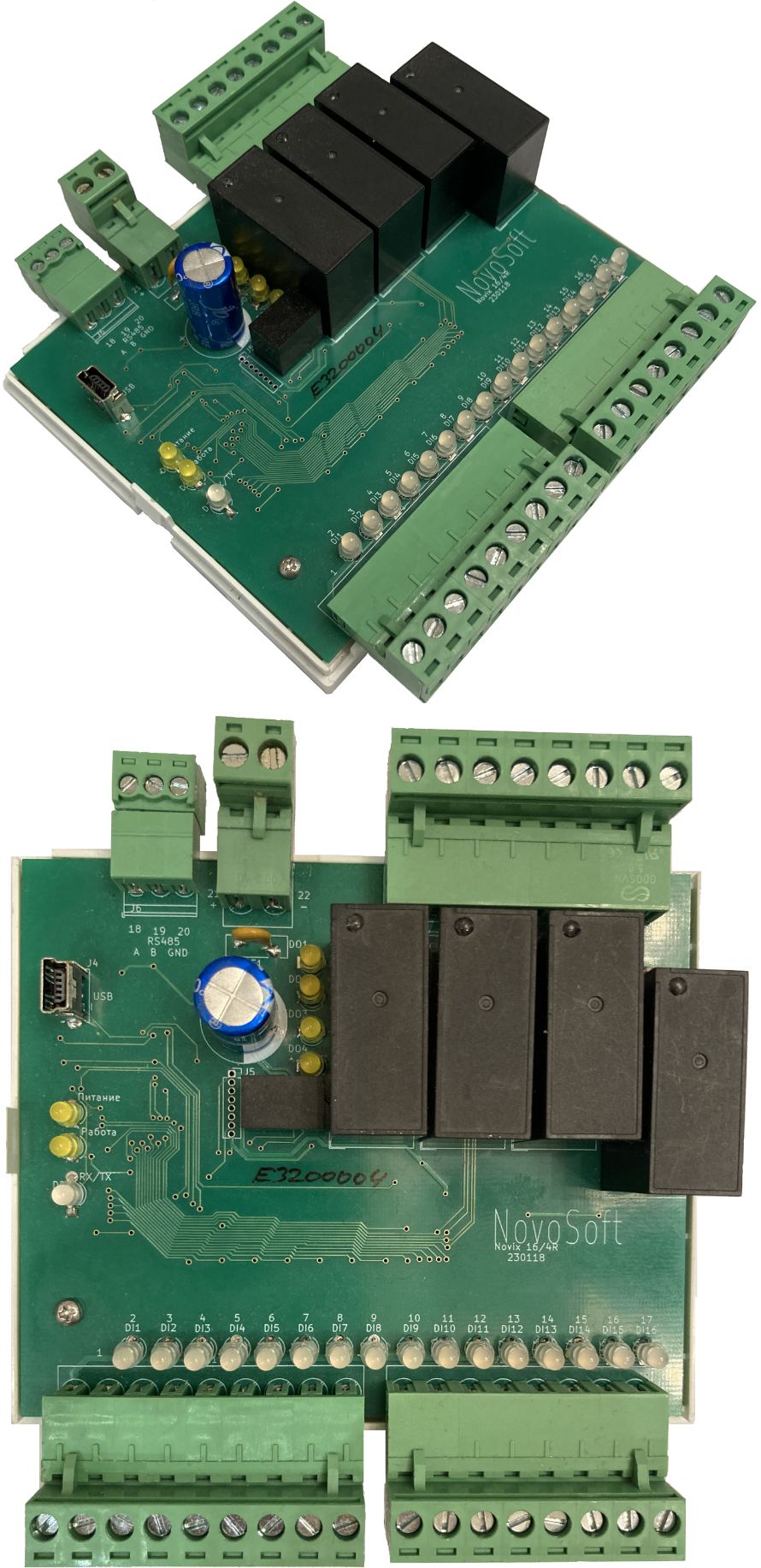

NoviX-16/4R (архивная версия)
Описание NoviX-16/4R
Данная версия модуля NoviX-16/4R в открытом корпусе снята с производства. Однако выпуск данной версии модуля возможен по индивидуальному заказу.
Модуль дискретного ввода-вывода NoviX-16/4R (далее - «модуль») предназначен для связи с объектами посредством сбора и передачи дискретных сигналов, а также приема и выдачи дискретных сигналов управления. Модуль применяется для решения задач контроля и управления объектами в различных отраслях энергетики и промышленности.
Характеристики NOVIX-16/4R
| Кол-во дискретных входов (DI), шт. | 16 | |
| Максимально допустимое напряжение входа, В | ⎓36 | |
| Тип дискретного входа | сухой контакт, мокрый контакт | |
| Кол-во дискретных выходов (DO), шт. | 4 | |
| Максимальный коммутируемый ток, А | 5 (VDC)
10 (VAC) | |
| Напряжение коммутации дискретного
выхода, не более, В | ⎓30
~250 | |
| Тип дискретного выхода | Электромагнитное реле | |
| Номинальное напряжение питания, В | ⎓24 | |
| Предельно допустимое напряжение питания, В | ⎓18...⎓30 | |
| Потребляемая мощность, не более, Вт | 5 | |
| Диапазон рабочих температур,℃ | -40...+70 | |
| Степень защиты, IP | 20 | |
| Масса, не более, кг | 0,35 | |
| Габаритные размеры (ВхШхГ), мм | 107 х 105 х 35 |
ПРОТОКОЛЫ ОБМЕНА NoviX-16/4R
Модуль поддерживают работу по протоколам МЭК 60870-5-101 и Modbus RTU. Протокол обмена определяется автоматически при опросе и не требует выбора пользователем.
ИНТЕРФЕЙСЫ NoviX-16/4R
Модуль имеет интерфейсы RS-485 и USB. Интерфейс RS-485 предназначен для непосредственного подключения модуля к системам телемеханики и промышленной автоматизации. Интерфейс USB предназначен для оперативной настройки или подключения «точка-точка» к компьютеру.
схемы подключения NoviX-16/4R
Скачать NoviX-16/4R
КОДЫ ЗАКАЗА NoviX-16/4R
| Код заказа | Описание | |
| NoviX-16/4R (OLD) | Uпит. 24V DC. 16 DI, 4 DO (реле) |
